VMC850五轴联动加工中心

VMC850五轴联动加工中心

  • 型号:VMC850
  • 行程:900*500*550
VMC850五轴联动加工中心

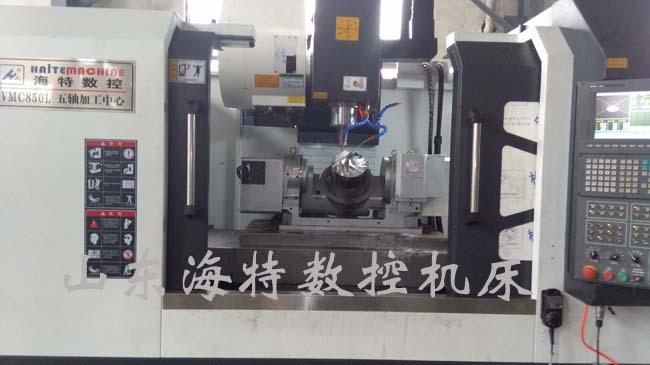

VMC850五轴加工中心加工叶轮图片
VMC850五轴联动加工中心价格

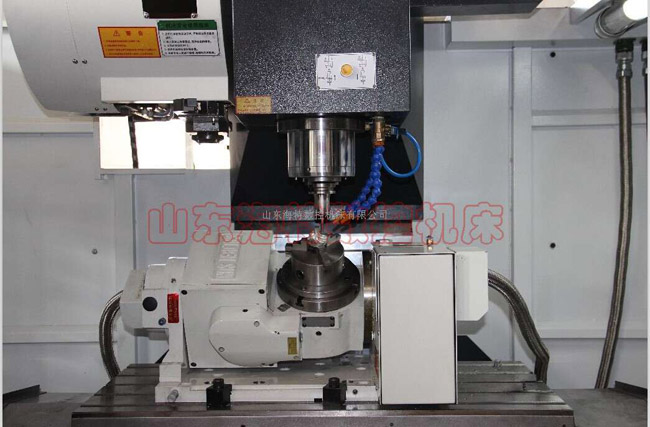

第五轴图片,支持五轴五联动

VMC850五轴联动加工中心----五轴叶轮加工中心视频

视频里850加工中心配台湾新代系统支持五轴五联动功能
VMC850五轴联动加工中心技术参数:
机型 规格 VMC850
X坐标行程     mm 800 900
Y坐标行程    mm 500 500
Z坐标行程    mm 500 500
工作台规格 (长) mm 960 1060
工作台规格 (宽) mm 500 500
工作台*大载重  kg 600 800
主轴中心至立柱导轨面 mm 575 575
主轴端面至工作台平面 mm 120-620
X、Y、Z切削进给量 mm/min 1-6000
X、Y、Z快速移动速度 m/min 24/36
主轴转速范围   r/min 50-8000
主轴锥孔   BT40
主轴电机功率     kw 7.5
工作台T型槽/槽宽/槽距 mm 5/18/100
定位精度   mm +0.005
重复定位精度  mm +0.003
机床轮廓  长/宽 m 3.0/2.2
机床重量     T 5.5 6.2
五轴技术参数:

型号

CNCT-250

盘面直径 (mm)

250

垂直中心高(mm)

225

垂直全高(mm)

365

*小分割单位

0.001°

标准可倾斜角度

-20°-- 110°

旋转轴分割精度

15″

旋转轴重复精度

4″

倾斜轴分割精度

60″

每分钟*大转速 旋转轴 rpm

16.7

每分钟*大转速 旋转轴 rpm

8.3

重量(kg)

270 kg

A轴电机功率

1.3KW

C轴电机功率

1.3KW

加装250五轴(台湾)的价格是44.9万(含RTCP刀补功能)

可根据客户要求专业设计开发数控设备及加工中心
请买前咨询好 确定是要硬轨还是线轨,对系统的要求,
对刀库的要求是否要求主轴中心出水,排削器,主轴油冷机等!
一、选用台湾健椿隆主轴和台湾津廷丝杆
VMC850加工中心采用台湾健椿隆主轴和台湾津廷丝杆

二、德国FAG/日本NSK轴承
850五轴联动加工中心采用德国FAG/日本NSK轴承

三、采用原装台湾上银45MM滚柱重载型导轨
850五轴联动加工中心选用原装台湾上银45MM滚柱重载型导轨
