vmc1060四轴联动加工中心

vmc1060四轴联动加工中心

  • 型号:vmc1060
  • 行程:1100*600*600
山东vmc1060四轴联动加工中心

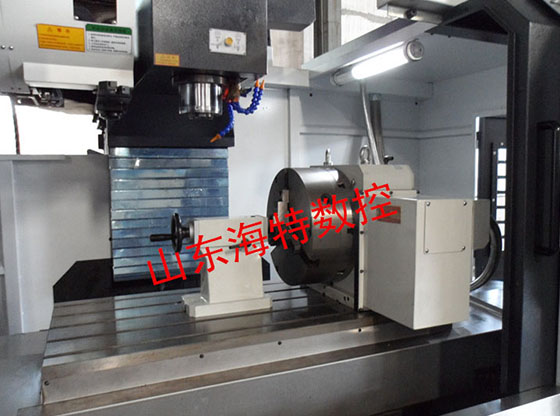

vmc1060加工中心加装一个第四轴分度头即为四轴加工中心,用于加工圆形之类的工件,或是复杂的工件,通过一次装夹来完成几个面的加工。有些零件可能要在斜面上钻孔攻丝这类的,这时候普通的三轴机床不能做变轴加工,这个时候就要通过四轴加工。
四轴加工中心工作原理是通过A轴转度数来实现加工效率和加工精度的。
河南客户前段时间带着工件到我公司实地考察,并让我们提供大致的加工方案。下面是根据客户要求做的工装示意图。

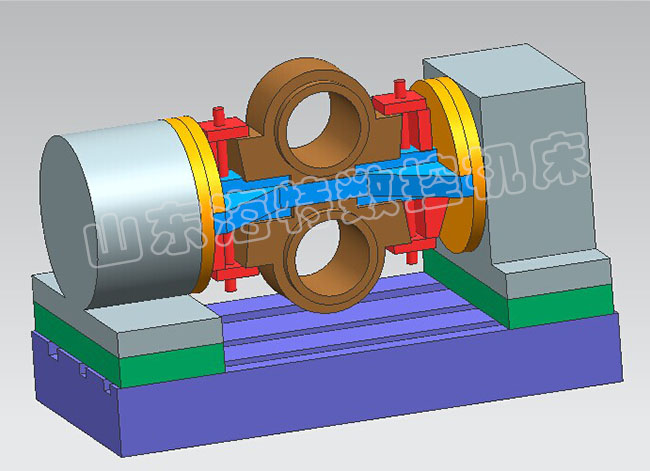

四轴联动加工中心工装图

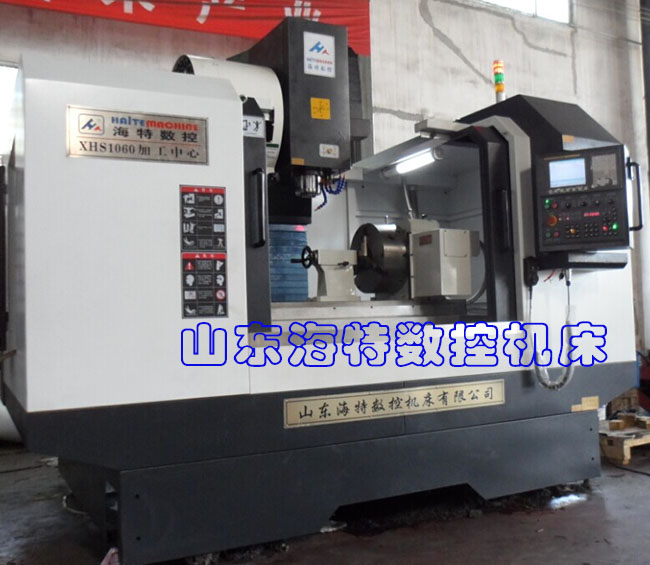

 *后我们订下来的方案是用XH1060四轴加工中心来加工该产品。用台湾旭阳盘面直径为400的分度盘,配强力尾座,液压夹紧装置。因为该工件材质很硬,工件也比较大,而且需要镗内孔,要求机床刚性要非常好,所以我们给客户选配了BT50的主轴。有很多细节方面,我们也根据客户要求进行了改型。*后客户非常满意。
vmc1060四轴联动加工中心技术参数:
机型 规格 VMC1060
X坐标行程     mm 1100
Y坐标行程    mm 600
Z坐标行程    mm 600
工作台规格 (长) mm 1200
工作台规格 (宽) mm 600
工作台*大载重  kg 1000
主轴中心至立柱导轨面 mm 675
主轴端面至工作台平面 mm 150-750
X、Y、Z切削进给量 mm/min 1-6000
X、Y、Z快速移动速度 m/min 24/36
主轴转速范围   r/min 50-8000
主轴锥孔   BT40/50
主轴电机功率     kw 11/15
工作台T型槽/槽宽/槽距 mm 5/18/120
定位精度   mm +0.005
重复定位精度  mm +0.003
机床轮廓  长/宽 m 3.4/2.4
机床重量    T 7.5
vmc1060四轴联动加工中心
CNC-250R四轴技术参数:
分度盘直径 台湾旭阳Φ250MM
手动尾座 台湾旭阳
中心高 185MM
通孔直径 Φ70
T型槽 12
齿轮比 1:90
分割单位(度) 0.001°
每分钟转速 22.2
第四轴型号可根据客户选择,常配的有CNC-200R、CNC-250R、CNC-320R、CNC-400R

下面是客户用四轴加工中心加工案例

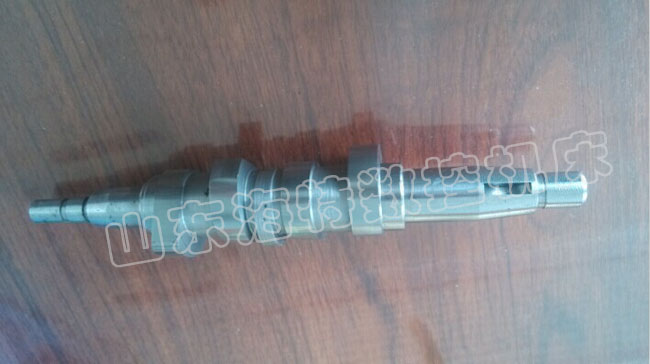

四轴联动加工中心加工曲轴图
 四轴加工中心加工曲轴
 四轴联动加工中心加工螺纹线
 四轴加工中心加工螺纹线
