FANUC 0i-F系统加工中心推出FSSB高速刚性攻丝

  一、功能介绍
      今年发那科新出的0i-F系统,推出与传统刚性攻丝相比*为优秀的FSSB高速刚性攻丝功能。
加工中心FANUC 0i-F系统FSSB高速刚性攻丝功能

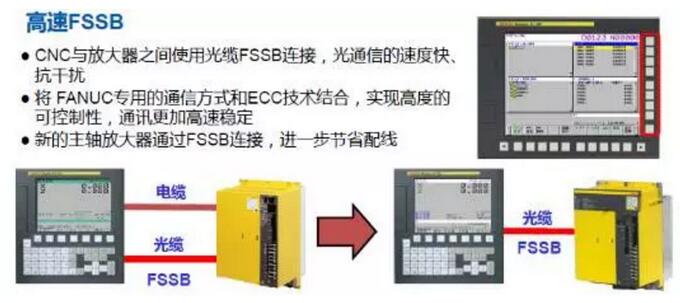

刚性攻丝中,通过主轴放大器与伺服放大器间的FSSB高速通信,可减少同步误差或在精度不变的条件下缩短循环时间。此外,如果同时使用刚性攻丝*优加减速(选项)功能时,可以*大限地使用主轴的扭矩,因而可进一步提高FSSB高速刚性攻丝的效果。

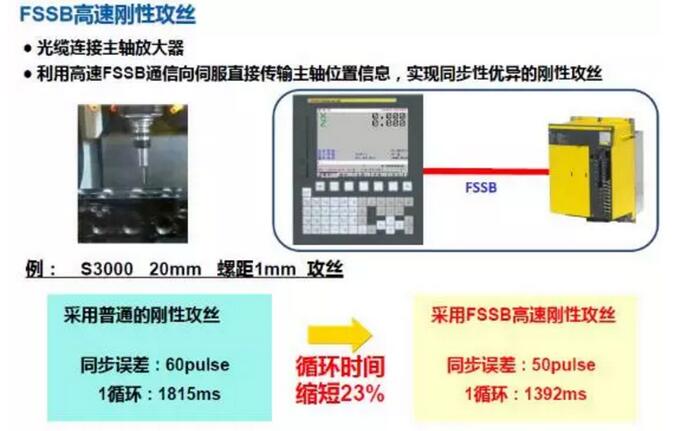

FSSB高速刚性攻丝效果

二、与传统刚性攻丝相比,FSSB高速刚性攻丝与普通刚性攻丝的区别如下表所示:

  普通刚性攻丝 FSSB高速刚性攻丝
主轴连接方式 电缆(JA7A-JA7B)
光缆(COP10A-COP10B)
光缆(COP1OA-COP10B)
位里环增益 主轴和攻丝轴必须相同 主轴和攻丝轴可以分别设定
时间常数 根据具体机械情况 可以设置*小的值
进给速度 根据具体机械情况 可以设置*小的值
加工效率 正常 *高

由于位置环增益对于攻丝轴与主轴可以分别设定,主轴与攻丝轴可以*大限度的提高加工精度,同时时间常数与加工进给速度较之前可以设定*小的值,加工效率有了较大的提升。
FSSB高速刚性攻丝

三、限制条件
下列情况下不能使用此功能:
(1)模拟主轴刚性攻丝
(2)伺服电机主轴刚性攻丝
(3)主轴同步控制方式下的刚性攻丝
同时在FSSB刚性攻丝中,不能使用以下功能
(1)双位置反馈
(2)伺服HRV4控制
