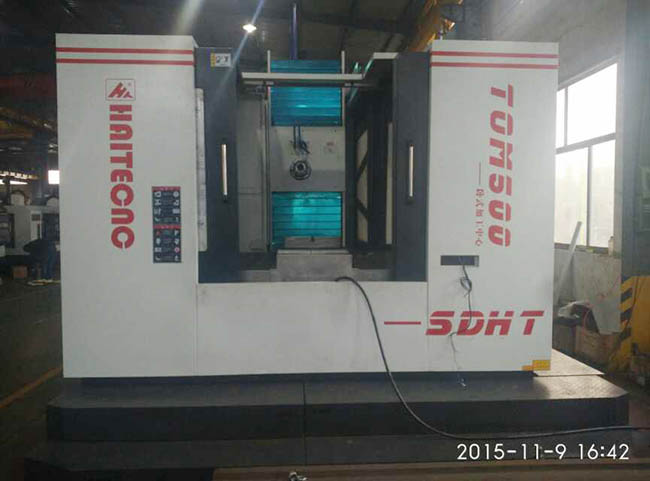

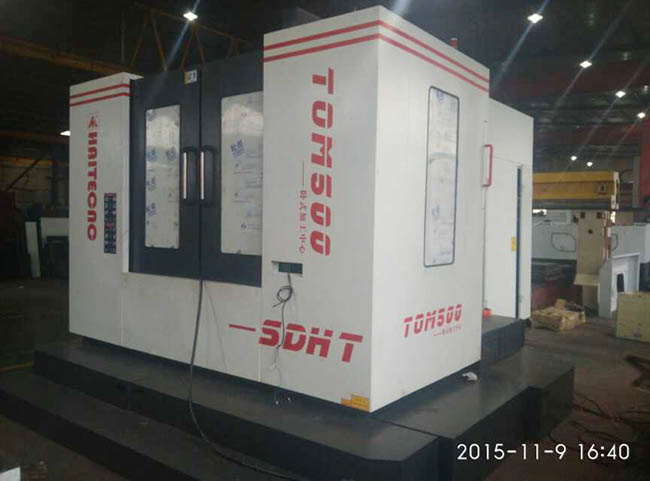

TH500卧式数控加工中心

TH500卧式数控加工中心

  • 型号:TH500
  • 行程:1000*600*600
TH500卧式加工中心机床用途

本机床可用于航天航空,汽车、内燃机、家电、通用机械的精密加工,适合于零件多工作面的铣、钻、镗、铰、攻丝、两维、三维曲面等多工序加工,具有在一次装夹中完成箱体孔系和平面加工的良好性能,还特别适合于箱体孔的调头镗孔加工。
TH500卧式数控加工中心厂家
TH500卧式数控加工中心_参考价格69.8万/台
标准配置
日本发那科系统  台湾谭佳回转工作台  主轴中心出水带环喷   台湾丝杠  台湾链式刀库  日本NSK轴承   台湾锁紧螺母
TH500卧式加工中心
TH500卧式数控加工中心技术参数:



型号     (TOM500)

规格

工作台规格



工作台面积           500 mm x 500mm

工作台数量    ;        1个

工作台*大负荷重   ;   600 kg

工作台*小分度        1°

工作台 T 型槽         5x14x100

X 坐标行程

1000mm

Y 坐标行程

750mm

Z 坐标行程

900mm

主轴中心线到工作台面距离

0~750 mm

主轴鼻端至工作台中心距离

150~1050 mm

X、Y、Z轴滚柱丝杆

φ50mm

X、Y、Z 切削进给量

1~4000 mm/min

X、Y 快速进给速度

24m/min

Z 快速进给速度

22m/min

主轴转速范围

50~6000 r/min

主轴锥孔/直径

BT50/190mm

数控系统

FANUC 0i -MD

主轴电机

15KW

X、Y 伺服电机

β22/3000

Z 伺服电机

β22/3000

A 轴伺服电机

β12/3000

链式刀库

32T

定位精度

±0.01mm

重复定位精度

±0.008mm

使用源气压力

0.6-0.8 MPa

机床轮廓尺寸(L×W×H)

4500x3600x3200mm

机床重量

14800kg
