VMC650 |
规 格 |
X坐标行程 |
650 mm |
Y坐标行程 |
450 mm |
Z坐标行程 |
450mm |
工作台规格(长×宽) |
860×430mm |
工作台*大载重 |
400 kg |
主轴中心线到立柱正面导轨距离 |
475mm |
主轴端面至工作台上平面距离 |
100~550mm |
X、Y、Z切削进给量 |
1~6000 mm/min |
X、Y快速进给速度 |
24m/min |
Z快速进给速度 |
24m/min |
主轴转速范围 |
50~8000 r/min |
主轴锥孔 |
BT40-120mm |
主轴电机 |
7.5kW |
X、Z伺服电机 |
bis12/2000 Z轴含有抱闸 |
Y伺服电机 |
bis22/2000 |
工作台T型槽(槽数×槽宽×槽距) |
5/18/75mm |
重复定位精度 |
+ 0.003mm |
定位精度 |
+ 0.005mm |
数控系统 |
FANUC 0i mate-MD |
使用源气压力 |
0.6-0.8 MPa |
机床轮廓尺寸(L×W×H) |
2750x2080x2500mmmm |
机床重量 |
4800 kg |

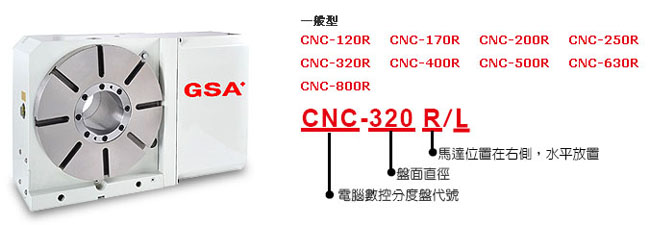

第四轴 |
CNC-200 |
盘面直径 |
200mm |
垂直中心高 |
160mm |
垂直全高 |
270mm |
分割精度等级 |
25″ |
重复精度 |
4″ |
净重 |
84KG |

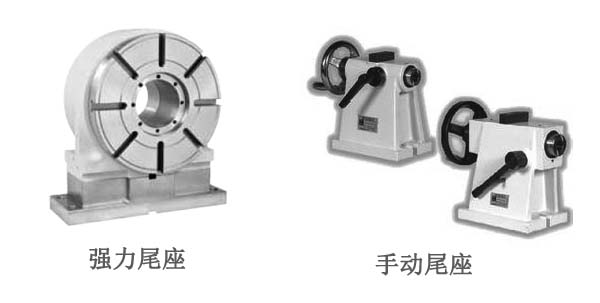

手动尾座 |
TS-A 160 |
四轴电机 |
Bis8/3000 |
