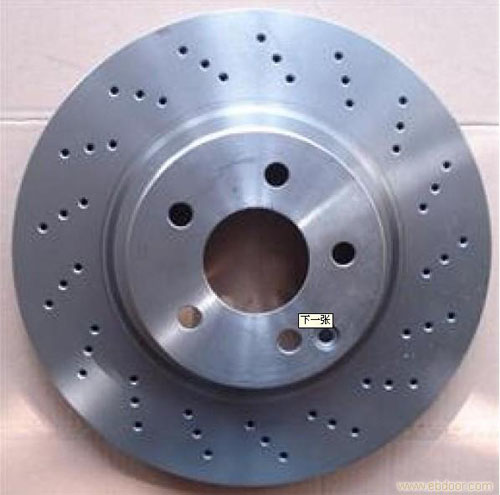

四轴/五轴加工中心编程加工刹车盘

       河北XX公司目前使用三轴加工中心,一套夹具只能一面加工工件,操作人员频繁根据夹具,影响工件定位精度,而且随着企业发展,加工产品不断*新,对机床要求日益提高,为此决定添加四轴加工中心,提高生产效率和产品加工精度。此案例为四轴/五轴加工中心编程加工刹车盘。
四轴加工中心加工过程
采用四轴加工中心加工,分2次装夹。

也可用手动可倾斜第四轴来加工,加工一周的孔之后,手动翻转90°来加工平面的孔

或者用五轴加工中心来加工此工件,一次装夹,无需人工翻转,成本较高。

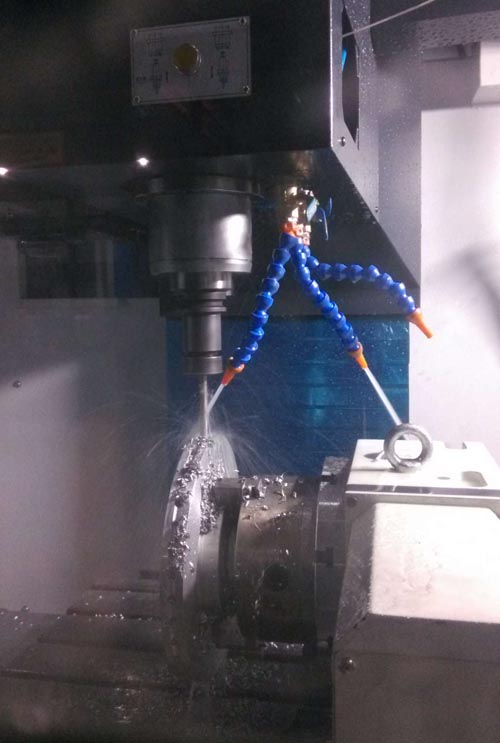

采用四轴加工中心加工成型刹车盘

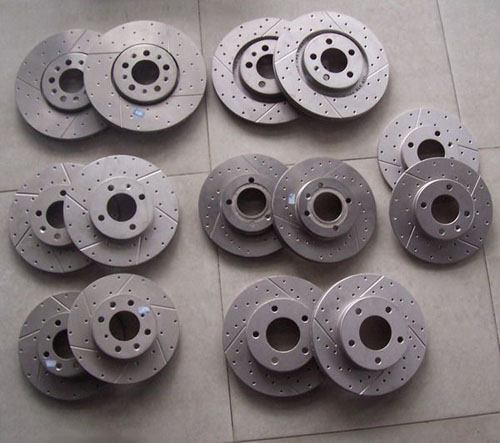

                                        加工成型品
五轴加工中心编程操作
采用五轴加工中心批量加工零件
以上图片为客户加工零件真实实拍,可去客户现场考察
     扩展阅读:我们来了解下什么是四轴加工中心,加工中心第四轴就是指的是加工中心数控分度头,数控分度头我们通常称之为第四轴,数控分度头目前市场上比较多,它的出现大大的提高了加工中心的加工效率,减少了成本,很多产品在加工的时候都需要用到数控分度头,因为它可以完成三轴机床不能一次性加工完成的任务,它通过旋转可以使产品实现多面的加工,大大提高了加工效率,减少了装夹次数。
     一般来说可以这样理解;添加第四轴,可以使刀具加工的平面*为广泛,并且可以减少工件的反复装夹,提高工件的整体加工精度,利于简化工艺,提高生产效率。缩短生产时间,所以很多企业都需要用到四轴加工中心,三轴即XYZ三个直线移动坐标,第四轴一般一个旋转轴,可以使刀具与工件之间产生角度偏移,即刀轴与工件表面法线成一个角度。一可以扩大加工的范围,二可以使切削条件*佳。

推荐机型:
VMC850四轴cnc加工中心  行程900*500*500
vmc1060四轴联动加工中心  行程1100*600*600
